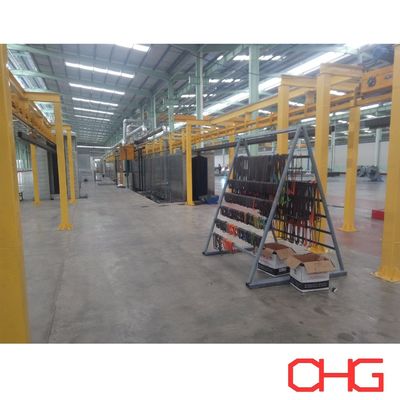

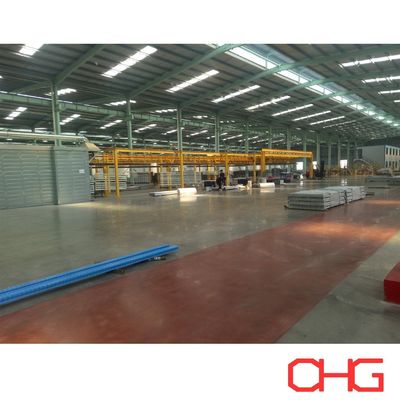

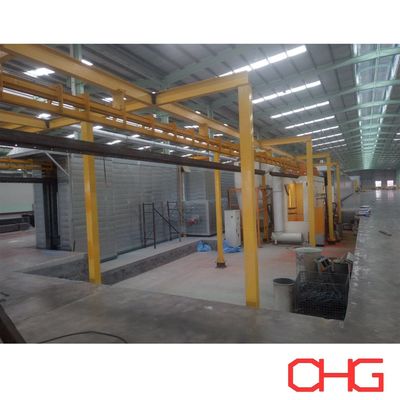

Alüminyum Profiller İçin Manuel Elleçleme ve Üstten Konveyörlü Yüzey İşlem Sistemli Sürekli Toz Boya Hattı

Alüminyum Profil Toz Boya Üretim Hattı Üstten Konveyörlü

Alüminyum Ekstrüzyonlar İçin Özelleştirilmiş Yüzey İşlem Sistemi

Alüminyum profiller için bu toz boya üretim hattı, mimari ve endüstriyel alüminyum ekstrüzyonların yüzey işlemleri için entegre bir çözüm sunar.

Sistem, profilleri ana üretim aşamalarından geçirmek için üstten konveyör kullanır ve ön işlem ile kurutmadan toz uygulamasına, kürlemeye, soğutmaya ve son kontrole kadar sürekli bir iş akışı oluşturur. Manuel yükleme ve boşaltma, üreticilerin malzeme taşıma sürecine gereksiz karmaşıklık katmadan farklı uzunluk, kesit ve parti gereksinimlerine sahip profilleri işlemesine olanak tanır.

Her üretim hattı, gerçek alüminyum ürünlerine, gerekli çıktıya, kaplama spesifikasyonuna, fabrika koşullarına ve istenen otomasyon düzeyine göre tasarlanır.

Ana Ekipman Yapılandırması

Tam bir alüminyum profil toz boya hattı şunları içerebilir:

• Alüminyum yüzey ön işlem sistemi

• Su durulama bölümleri

• Nem kurutma fırını

• Üstten konveyör

• Toz püskürtme kabini

• Otomatik elektrostatik toz boya tabancaları

• Manuel rötuş ekipmanları

• Toz besleme sistemi

• Toz toplama ekipmanları

• Toz kürleme fırını

• Soğutma bölümü

• PLC ve HMI kontrolü

• Manuel yükleme ve boşaltma istasyonları

Nihai ekipman yapılandırması, müşterinin üretim sürecine ve kaplama gereksinimlerine bağlıdır.

Üstten Malzeme Taşıma

Uzun alüminyum profiller, üretim hattında ilerlerken stabil konumlandırma ve uygun aralık gerektirir.

Üstten konveyör, aşağıdaki faktörlere göre tasarlanır:

• Maksimum profil uzunluğu

• Profil kesiti

• İş parçası ağırlığı

• Askı başına profil sayısı

• Askı aralığı

• Gerekli hat kapasitesi

• Konveyör hızı

• Atölye net yüksekliği

• Ekipman düzeni

Ön işlem, toz püskürtme ve kürleme için yeterli erişimi sağlarken profilleri sabit tutmak için uygun askılar ve süspansiyon noktaları seçilir.

Taşıyıcı birikimi veya daha esnek üretim kontrolü gerektiren uygulamalar için Güç ve Serbest konveyör de düşünülebilir.

Alüminyum Profil Ön İşlemi

Yüzey hazırlığı, bitmiş toz boyanın yapışması ve korozyon performansı üzerinde önemli bir etkiye sahiptir.

Toz uygulamadan önce, alüminyum profiller temizlenir ve kirleticileri gidermek ve kaplama için uygun bir yüzey oluşturmak üzere kimyasal olarak işlenir.

Tipik bir alüminyum ön işlem dizisi şunları içerebilir:

Yağ giderme → Durulama → Etching / Yüzey İşlemi → Durulama → Dönüşüm İşlemi → Son Durulama

Gerçek dizi, alüminyum alaşımına, yüzey durumuna, kimyasal sisteme ve gerekli kaplama performansına göre belirlenir.

Temizleme ve Yağ Giderme

Yağ, gres, toz, ekstrüzyon kalıntıları ve diğer kirleticiler, daha ileri kimyasal işlemden önce alüminyum yüzeyinden temizlenir.

Etching ve Yüzey İşlemi

Gerektiğinde, sonraki dönüşüm işlemi için alüminyum alt tabakasını hazırlamak üzere bir etching veya ilgili yüzey işlemi aşaması dahil edilebilir.

Dönüşüm İşlemi

Proje spesifikasyonlarına bağlı olarak, hat uygun bir kromlu veya kromsuz dönüşüm işlemi kullanabilir.

Seçilen işlem, alüminyum alt tabaka ile toz boya arasında uygun bir arayüz oluşturmaya yardımcı olurken gerekli korozyon korumasına katkıda bulunur.

Son Durulama

Kalıntı işlem kimyasalları, profiller kurutmaya geçmeden önce temizlenir. Su kalitesi dahil son durulama gereksinimleri, seçilen ön işlem kimyasına göre belirlenir.

Toz Uygulamasından Önce Nem Kurutma

Islak ön işlemden sonra, alüminyum profiller kalan yüzey nemini gidermek için bir kurutma bölümüne girer.

Kurutma sistemi şunlara göre tasarlanır:

• Profil boyutları

• Alüminyum kesit kalınlığı

• Konveyör hızı

• Üretim kapasitesi

• Ön işlem süreci

• Gerekli kurutma koşulları

Yeterince kuru bir iş parçası yüzeyi, sonraki elektrostatik toz uygulaması için uygun koşullar sağlar.

Elektrostatik Toz Uygulaması

Hazırlanan alüminyum profiller, elektrostatik olarak yüklenmiş tozun topraklanmış iş parçalarına uygulandığı toz püskürtme kabinine girer.

Üretim gereksinimlerine bağlı olarak, püskürtme bölümü şunları birleştirebilir:

• Otomatik toz boya tabancaları

• Resiprokatorlar

• Manuel rötuş tabancaları

• Toz besleme ekipmanları

• Toz toplama ekipmanları

Otomatik tabancalar sürekli üretim sırasında tekrarlanabilir uygulama sağlarken, manuel rötuş karmaşık kesitler, girintili alanlar ve ek kaplama gerektiren yerler için kullanılabilir.

Püskürtme tabancası sayısı ve konumu, profil geometrisine, hat hızına, gerekli çıktıya ve kaplama spesifikasyonuna göre belirlenir.

Toz Toplama ve Renk Yönetimi

Aşırı püskürtülen toz, kabin emiş ve toplama sistemi tarafından toplanır.

Uygun toplama yapılandırması şunlara bağlıdır:

• Toz renk sayısı

• Renk değiştirme sıklığı

• Üretim hacmi

• Toz toplama gereksinimleri

• Gerekli temizleme süresi

• Püskürtme kabini yapılandırması

Birden fazla renk üreten üreticiler için, kabin ve toplama sisteminin ilk tasarımında renk değiştirme gereksinimleri dikkate alınmalıdır.

Toz Kürleme

Püskürtmeden sonra, kaplanmış profiller kürleme fırınına taşınır.

Kürleme sırasında, toz erir, akar ve çapraz bağlanarak bitmiş kaplama filmini oluşturur.

Kürleme sistemi, toz üreticisinin gereksinimlerine ve alüminyum profillerin termal özelliklerine göre tasarlanır.

Önemli faktörler şunları içerir:

• Gerekli metal sıcaklığı

• Toz kürleme spesifikasyonu

• Profil kesiti ve et kalınlığı

• Konveyör hızı

• Üretim kapasitesi

• Fırın yapılandırması

• Mevcut ısıtma enerjisi

Doğru kürleme koşulları, gerekli görünüm, yapışma, mekanik özellikler ve uzun vadeli kaplama performansı için önemlidir.

Soğutma ve Son Kontrol

Kürleme fırınından çıktıktan sonra, kaplanmış profiller boşaltma ve daha fazla işlemden önce bir soğutma bölümünden geçer.

Bitmiş ürünler daha sonra gerekli kalite spesifikasyonuna göre kontrol edilebilir.

Tipik kontrol öğeleri şunları içerir:

• Kuru film kalınlığı

• Yüzey görünümü

• Renk ve parlaklık

• Kaplama yapışması

• Kaplama homojenliği

• Görünür kusurlar

Müşterinin ürün standartlarına ve son kullanım gereksinimlerine göre ek testler dahil edilebilir.

Tipik Uygulamalar

Üretim hattı, aşağıdaki gibi alüminyum ürünleri için özelleştirilebilir:

• Pencere ve kapı profilleri

• Giydirme cephe profilleri

• Mimari alüminyum ekstrüzyonlar

• Endüstriyel alüminyum profiller

• Mobilya bileşenleri

• Dekoratif alüminyum profiller

• Güneş paneli çerçeveleri

• Yapı sistemi bileşenleri

• Ulaşım ile ilgili ekstrüzyonlar

• Genel alüminyum ürünleri

Farklı ürünlerin farklı kesitleri ve bitirme gereksinimleri olduğundan, üretim hattı düzeni ve süreci gerçek ürün yelpazesi etrafında geliştirilmelidir.

Özelleştirilmiş Alüminyum Toz Boya Çözümleri

Her alüminyum profil toz boya hattı, proje özelindeki üretim koşullarına göre tasarlanır.

Uygun teknik çözümü geliştirmek için aşağıdaki bilgiler özellikle önemlidir:

• Alüminyum profil çizimleri veya kesitleri

• Maksimum ve minimum profil uzunlukları

• Maksimum iş parçası boyutları

• Profil ağırlığı

• Gerekli saatlik veya günlük üretim kapasitesi

• Askı başına profil sayısı

• Gerekli kaplama spesifikasyonu

• Ön işlem gereksinimleri

• Toz tipi

• Renk sayısı

• Renk değiştirme sıklığı

• Fabrika boyutları ve net yükseklik

• Mevcut enerji kaynağı

• Yerel elektrik koşulları

• Gerekli otomasyon seviyesi

Bu bilgilere dayanarak, ön işlem sistemini, kurutma ekipmanlarını, üstten konveyörü, toz püskürtme kabinini, toz uygulama ve toplama ekipmanlarını, kürleme fırınını, soğutma bölümünü, kontrol sistemini ve komple üretim hattı düzenini müşterinin üretim gereksinimlerine uyacak şekilde tasarlayabiliriz.

Özelleştirilmiş teknik teklif ve fiyat teklifi için lütfen alüminyum profil bilgileriniz ve gerekli üretim kapasiteniz ile bizimle iletişime geçin.
