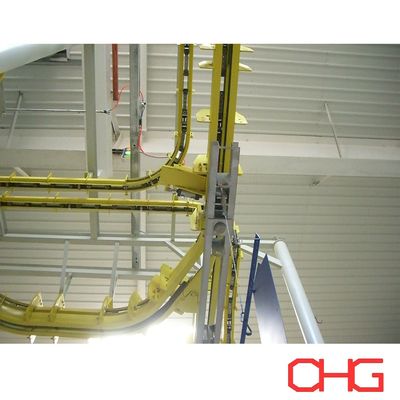

Karmaşık kaplama hattı düzenleri için entegre kaldırma ve aktarma ekipmanı ile hava gücü ve serbest taşıyıcı sistemi

Otomatik Kaplama Üretimi için Özelleştirilmiş Havai Malzeme Taşıma

Kaldırma ekipmanlı bu Elektrikli ve Serbest konveyör sistemi, esnek iş parçası taşıma, dikey transfer, biriktirme ve farklı proses bölümleri arasında kontrollü hareket gerektiren endüstriyel kaplama üretim hatları için tasarlanmıştır.

Elektrikli ve Serbest havai konveyörü kaldırma ve aktarma ekipmanıyla birleştirerek, iş parçaları üretim hattı boyunca yalnızca yatay olarak değil, aynı zamanda proses veya fabrika düzeninin gerektirdiği yerlerde dikey olarak da taşınabilir.

Bu konfigürasyon özellikle yükleme ve boşaltma istasyonlarını, çok seviyeli konveyör yerleşimlerini, proses transfer noktalarını, daldırma işlemini veya farklı konveyör yüksekliklerine sahip alanları içeren kaplama hatları için kullanışlıdır.

Sistemin tamamı iş parçası boyutlarına, ağırlığına, üretim kapasitesine, proses akışına, fabrika net yüksekliğine ve kaplama ekipmanı düzenine göre özelleştirilmiştir.

Güç ve Serbest Konveyör Yapılandırması

Konveyör ayrı güç ve serbest yollar kullanır.

Bireysel taşıyıcılar serbest yolda seyahat ederken, güç hattı taşıma kuvveti sağlayan tahrikli zinciri içerir. Mekanik bağlantı ve serbest bırakma mekanizmaları sayesinde taşıyıcılar, konveyör sistemi içerisinde bağımsız olarak hareket edebilir.

Bu düzenleme taşıyıcıların şunları yapmasına olanak sağlar:

• Sürekli süreç bölümleri arasında geçiş yapın

• Belirlenen istasyonlarda durun

• Tampon alanlarda birikir

• Tek tek serbest bırakılacak

• Konveyör bölümleri arasında transfer

• Gerektiğinde rotaları değiştirin

• Kaldırma ekipmanıyla koordinasyon sağlayın

Geleneksel sürekli havai konveyörle karşılaştırıldığında bu, farklı çevrim sürelerine sahip kaplama işlemleri için daha fazla esneklik sağlar.

Entegre Kaldırma Ekipmanları

Kaldırma sistemi, taşıyıcıların veya iş parçalarının belirlenen konumlarda kontrollü dikey hareketini sağlar.

Üretim prosesine bağlı olarak kaldırma ekipmanı aşağıdakiler için dahil edilebilir:

• İş parçalarının yükleme seviyesinden baş üstü konveyör seviyesine yükseltilmesi

• Rahat yükleme veya boşaltma için taşıyıcıların indirilmesi

• Konveyör bölümlerinin farklı yüksekliklerde bağlanması

• Ürünlerin proses alanları arasında aktarılması

• Uygun olduğu yerde daldırma veya daldırma işlemlerinin desteklenmesi

• Konveyör rotasının fabrika yükseklik sınırlamalarına uyarlanması

Kaldırma stroku, yük kapasitesi, aktarma yöntemi ve çalışma sırası asıl projeye göre tasarlanmıştır.

Rahat Yükleme ve Boşaltma

Büyük, ağır veya taşınması zor iş parçalarının doğrudan yüksek konveyöre yüklenmesi sakıncalı olabilir.

Kaldırma istasyonu, taşıyıcıyı yükleme veya boşaltma için daha uygun bir çalışma yüksekliğine indirebilir. Ürün sabitlendikten sonra taşıyıcı kaldırılır ve ana konveyör sistemine geri aktarılır.

Bu düzenleme şunları yapabilir:

• İş parçası kullanımını basitleştirin

• Operatörlerin gereksiz kaldırma işlemlerini azaltın

• Taşıyıcılara ve askılara erişimi iyileştirin

• Daha büyük ürünlerin taşınmasını destekleyin

• Yer seviyesindeki operasyonları havai taşımacılıkla birleştirin

Yükleme ve boşaltma, ürün özelliklerine bağlı olarak manuel, forklift destekli veya diğer malzeme taşıma ekipmanlarıyla koordineli olarak yapılabilir.

Özelleştirilmiş Taşıyıcı ve Askı Tasarımı

Taşıyıcılar, taşınan fiili iş parçalarına göre tasarlanmıştır.

Tasarım hususları şunları içerir:

• Maksimum iş parçası boyutları

• Maksimum ağırlık

• Operatör başına ürün sayısı

• Ağırlık merkezi

• Asma yönü

• Gerekli kaplama erişilebilirliği

• Taşıyıcı aralığı

• Konveyör açıklığı

• Fırın açılış boyutları

• Yükleme ve boşaltma yöntemi

• Kaldırma gereksinimleri

Uygun fikstürler ve askılar, taşıma, kaldırma, püskürtme, kürleme ve diğer kaplama işlemleri sırasında iş parçası stabilitesinin korunmasına yardımcı olur.

Taşıyıcı Birikimi ve Tamponlama

Power and Free teknolojisi, tüm konveyörü durdurmadan taşıyıcıların belirlenen konumlarda birikmesine olanak tanır.

Biriktirme bölgeleri dahil edilebilir:

• Sprey kabinlerinden önce

• Fırınları kürlemeden önce

• Farklı çevrim sürelerine sahip prosesler arasında

• Yükleme istasyonlarında

• Boşaltma istasyonlarında

• Ekipmanı kaldırmadan veya aktarmadan önce

• Denetim alanlarında

Bu, üretim tamponları sağlar ve farklı işlem hızlarında çalışan kaplama ekipmanlarının koordine edilmesine yardımcı olur.

Esnek Konveyör Yönlendirmesi

Konveyör rotası, kaplama prosesine ve mevcut atölye alanına göre özelleştirilebilir.

Gerektiğinde anahtarlar ve transfer bölümleri, taşıyıcıların üretim hattı içerisinde farklı yollar izlemesine olanak tanıyabilir.

Olası konfigürasyonlar şunları içerir:

• Ana ve şube konveyör yolları

• İşlem bypass bölümleri

• Çoklu kaplama istasyonları

• Ayrı biriktirme alanları

• Alternatif yükleme ve boşaltma noktaları

• Farklı kotlardaki konveyör bölümleri

Esnek yönlendirme, aynı kaplama hattında birden fazla ürün tipi işlendiğinde özellikle yararlı olabilir.

Kaplama Üretim Ekipmanları ile Entegrasyon

Power and Free konveyör ve kaldırma sistemi, aşağıdakiler de dahil olmak üzere çeşitli kaplama prosesleri ve ekipmanlarıyla entegre edilebilir:

• Sprey ön arıtma sistemleri

• Daldırma ön arıtma sistemleri

• Nem kurutma bölümleri

• Toz püskürtme kabinleri

• Otomatik toz püskürtme ekipmanı

• Manuel rötuş istasyonları

• Sıvı boyama ekipmanları

• Kürleme fırınları

• Soğutma bölgeleri

• Muayene istasyonları

• Yükleme ve boşaltma alanları

Konveyör düzeni ve taşıyıcı hareket sırası, mühendislik sırasında tüm süreç akışıyla koordine edilir.

PLC Tabanlı Kontrol ve Senkronizasyon

Konveyör ve kaldırma ekipmanı, üretim hattının PLC ve HMI kontrol sistemine entegre edilebilir.

Proje konfigürasyonuna bağlı olarak kontrol sistemi şunları koordine edebilir:

• Konveyör hareketi

• Taşıyıcı tespiti

• Durdurma ve bırakma pozisyonları

• Biriktirme dizileri

• Kaldırma ve indirme işlemleri

• Aktarım mekanizmaları

• Konveyör hızı

• Süreç yönlendirme

• Ekipman kilitleme

• Arıza alarmları

• Çalışma durumu

Kaldırma ve kaplama ekipmanıyla taşıyıcı hareketini koordine etmek için kilit konumlara sensörler ve konum algılama cihazları monte edilebilir.

Güvenlik ve Ekipman Koruması

Ekipman düzenine, taşıyıcı yüküne, kaldırma işlemine ve üretim ortamına göre uygun güvenlik önlemleri alınmıştır.

Uygulamaya bağlı olarak sistem şunları içerebilir:

• Acil durdurma cihazları

• Taşıyıcı konumu algılama

• Kaldırma konumu algılama

• Aşırı yük koruması

• Mekanik kilitler

• Konveyör kilitleri

• Gerektiğinde çarpışma önleme kontrolü

• Mekanik koruma

• Arıza alarmları

• Kaldırma ve aktarma alanları çevresinde operatör koruması

Detaylı güvenlik konfigürasyonu proje mühendisliği sırasında belirlenir.

Ana Avantajlar

• Yatay ve Dikey Malzeme Transferi:Havai taşımacılığın kaldırma ekipmanıyla birleştirilmesi, taşıyıcıların tek bir koordineli malzeme taşıma sistemi içerisinde farklı yükseklikler ve proses alanları arasında hareket etmesine olanak tanır.
• Esnek Üretim Akışı:Bireysel taşıyıcı kontrolü, iş parçalarının gerçek proses gereksinimlerine göre durdurulmasına, biriktirilmesine, aktarılmasına ve devam etmesine olanak tanır.
• Geliştirilmiş Atölye Alanı Kullanımı:Havai taşıma, zemin alanı işgalini azaltırken dikey transfer, mevcut fabrika koşullarına uygun konveyör düzenleri geliştirmeyi mümkün kılar.
• Daha Kolay İş Parçası Kullanımı:Taşıyıcıların yükleme veya boşaltma konumlarında indirilmesi, büyük veya ağır ürünlerin taşınmasını kolaylaştırabilir.
• Üretim Arabelleğe Alma:Biriktirme alanları, farklı döngü sürelerine sahip süreçlerin dengelenmesine ve geçici kesintilerin etkisinin azaltılmasına yardımcı olur.
• Farklı İş Parçaları için Özelleştirilmiş:Taşıyıcı kapasitesi, askı tasarımı, kaldırma ekipmanı, ray düzeni ve kontrol mantığı, sabit bir standart konfigürasyon yerine gerçek ürünlere göre tasarlanmıştır.

Tipik Uygulamalar

Kaldırma ekipmanlı Elektrikli ve Serbest konveyör sistemleri kaplama hatlarında aşağıdakiler için kullanılabilir:

• Otomotiv bileşenleri

• Makine parçaları

• Elektrik dolapları ve muhafazaları

• HVAC ürünleri

• Tarım ekipmanları

• Metal mobilyalar

• Depolama sistemleri

• Fabrikasyon çelik ürünler

• Büyük endüstriyel bileşenler

• Genel metal ürünler

Uygun konfigürasyon iş parçası ağırlığına, boyutlarına, kaplama işlemine ve gerekli üretim kapasitesine bağlıdır.

Teknik Yapılandırma

Özelleştirilmiş Konveyör ve Kaldırma Çözümleri

Her Power ve Free konveyör sistemi müşterinin üretim prosesine ve fabrika koşullarına göre tasarlanmıştır.

Önemli mühendislik bilgileri şunları içerir:

• İş parçası boyutları

• Maksimum iş parçası ağırlığı

• Taşıyıcı başına ürünler

• Gerekli üretim kapasitesi

• Süreç akışı

• Taşıyıcı aralığı

• Konveyör hızı gereksinimleri

• Fabrika boyutları ve net yükseklik

• Gerekli kaldırma yüksekliği

• Yükleme ve boşaltma yöntemi

• Biriktirme pozisyonları

• Konveyör yönlendirme

• Kaplama ekipmanı düzeni

• Gerekli otomasyon seviyesi

Bu parametrelere dayanarak, Güç ve Serbest ray sistemini, taşıyıcıları, askıları, kaldırma ekipmanlarını, biriktirme bölümlerini, aktarma mekanizmalarını, tahrik sistemini, PLC kontrolünü, güvenlik korumasını ve tüm kaplama üretim hattına entegrasyonunu kapsayan özelleştirilmiş bir çözüm geliştirebiliriz.

Özelleştirilmiş bir Güç ve Serbest konveyör ve kaldırma sistemi teklifi için iş parçası bilgileriniz, kaplama işleminiz ve fabrika düzeninizle birlikte bizimle iletişime geçin.
