Özelleştirilmiş Toz Boya Üretim Hattı Profesyonel Güç ve Serbest Üst Konveyör Sistemimiz

Endüstriyel Metal Ürünler İçin Esnek Otomatik Boyama Sistemi

Güç ve Serbest konveyörlü bu toz boya üretim hattı, esnek malzeme taşıma, kontrollü üretim akışı ve güvenilir toz boya performansı gerektiren üreticiler için tasarlanmıştır.

Güç ve Serbest üst konveyör, farklı proses aşamalarının gereksinimlerine göre bireysel taşıyıcıların durdurulmasına, biriktirilmesine, serbest bırakılmasına veya aktarılmasına olanak tanır. Geleneksel sürekli konveyörlerle karşılaştırıldığında, bu konfigürasyon ürünlerin farklı işlem süreleri gerektirmesi veya aynı üretim hattında birden fazla iş parçası tipinin işlenmesi durumunda daha fazla esneklik sağlar.

Tam boyama sistemi, müşterinin iş parçası boyutları, ağırlığı, üretim kapasitesi, boyama gereksinimleri, fabrika yerleşimi ve gerekli otomasyon seviyesine göre özelleştirilebilir.

Ana Üretim Hattı Konfigürasyonu

Proje gereksinimlerine bağlı olarak, tam bir Güç ve Serbest toz boya hattı şunları entegre edebilir:

• Yüzey ön işlem sistemi

• Nem kurutma bölümü

• Güç ve Serbest üst konveyör

• Otomatik toz boya kabini

• Otomatik elektrostatik boya tabancaları

• Manuel rötuş istasyonları

• Toz besleme ve geri kazanım ekipmanları

• Toz kürleme fırını

• Soğutma bölümü

• Yükleme ve boşaltma istasyonları

• PLC ve HMI kontrol sistemi

Ekipman konfigürasyonu, sabit bir standart düzen yerine gerçek boyama işlemine göre seçilir.

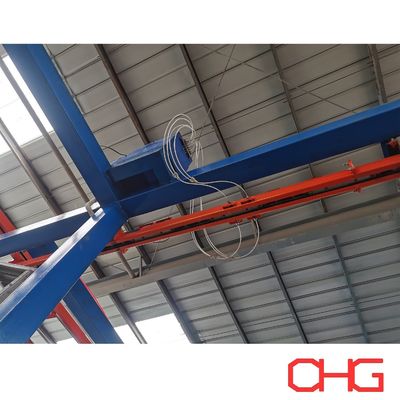

Güç ve Serbest Üst Konveyör

Güç ve Serbest konveyör, ayrı güç ve serbest raylar kullanır.

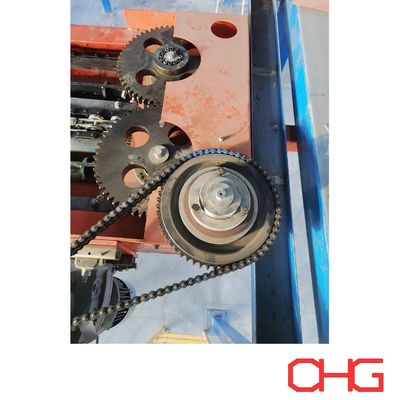

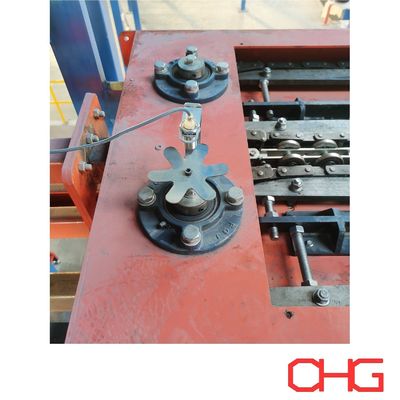

Güç rayı tahrik zincirini içerirken, taşıyıcılar serbest ray boyunca hareket eder. Uygun kavrama ve serbest bırakma mekanizmaları aracılığıyla, bireysel taşıyıcılar genel konveyör sistemi içinde bağımsız olarak çalışabilir.

Bu, iş parçalarının şunları yapmasına olanak tanır:

• Farklı üretim aşamaları arasında hareket etmek

• Belirlenmiş proses pozisyonlarında durmak

• Biriktirme alanlarında birikmek

• Üretim gereksinimlerine göre serbest bırakılmak

• Konveyör bölümleri arasında aktarılmak

• Prosesin gerektirdiği farklı rotaları takip etmek

Bu esneklik, ön işlem, püskürtme, kürleme, soğutma ve yükleme işlemlerinin farklı işlem süreleri gerektirebileceği otomatik boyama hatlarında özellikle kullanışlıdır.

Esnek Taşıyıcı ve Askı Tasarımı

Taşıyıcılar ve askılar, tek bir evrensel tasarım kullanmak yerine boyanan ürünlere göre tasarlanır.

Önemli faktörler şunları içerir:

• Maksimum iş parçası boyutları

• İş parçası ağırlığı

• Taşıyıcı başına ürün sayısı

• Asma yönü

• Ağırlık merkezi

• Gerekli taşıyıcı aralığı

• Boya tabancası erişilebilirliği

• Fırın açıklık boyutları

• Yükleme ve boşaltma yöntemi

Sistem, daha küçük endüstriyel bileşenlerden büyük ve ağır imal edilmiş metal ürünlere kadar farklı taşıyıcı konfigürasyonlarını barındırabilir.

Otomatik Toz Boya İşlemi

Tipik bir üretim dizisi şu şekilde yapılandırılabilir:

Yükleme → Ön İşlem → Nem Kurutma → Toz Püskürtme → Toz Kürleme → Soğutma → Muayene → Boşaltma

1. Yükleme

Metal bileşenler, yükleme istasyonunda uygun askılara veya taşıyıcılara monte edilir.

İş parçası boyutuna ve ağırlığına bağlı olarak yükleme manuel, forklift destekli veya diğer malzeme taşıma ekipmanlarıyla entegre olabilir.

2. Yüzey Ön İşlem

Toz uygulamadan önce, iş parçaları gerekli temizlik ve kimyasal ön işlem sürecinden geçer.

Alt tabaka ve boyama gereksinimlerine bağlı olarak, işlem şunları içerebilir:

• Yağ giderme

• Su durulama

• Yüzey koşullandırma

• Fosfatlama veya diğer dönüşüm işlemi

• Son durulama

Ürün geometrisine ve üretim gereksinimlerine göre hem püskürtme hem de daldırma ön işlem konfigürasyonları düşünülebilir.

3. Nem Kurutma

Islak ön işlemden sonra, iş parçaları toz uygulamadan önce kalan nemi gidermek için bir kurutma bölümünden geçer.

Kuru ve uygun şekilde hazırlanmış yüzeyler, kararlı elektrostatik püskürtme koşulları sağlamaya ve boyama kusurlarını azaltmaya yardımcı olur.

4. Elektrostatik Toz Püskürtme

İş parçaları, elektrostatik boya tabancalarının topraklanmış metal yüzeylere toz uyguladığı toz püskürtme kabinine girer.

Gerekli otomasyon seviyesine bağlı olarak, püskürtme bölümü şunları içerebilir:

• Otomatik boya tabancaları

• Karşılıklı hareket eden üniteler (Reciprocator)

• Manuel rötuş tabancaları

• Toz besleme ekipmanları

• Toz geri kazanım ekipmanları

Otomatik püskürtme, ana yüzeylerde tekrarlanabilir uygulama sağlarken, manuel rötuş karmaşık geometriler, girintili alanlar, köşeler ve boyanması zor diğer yerler için kullanılabilir.

5. Toz Kürleme

Toz uygulamasından sonra, taşıyıcılar boyanmış iş parçalarını kürleme fırınına taşır.

Kontrollü ısıtma koşulları altında, toz erir, akar ve kimyasal olarak çapraz bağlanarak sürekli bir boya filmi oluşturur.

Kürleme koşulları, toz spesifikasyonuna, iş parçası malzemesine, metal kalınlığına ve gerekli boyama performansına göre belirlenir.

6. Soğutma

Kürlemeden sonra, iş parçaları muayene ve boşaltmadan önce soğutma alanına taşınır.

Üretim kapasitesine ve mevcut fabrika alanına bağlı olarak doğal veya cebri hava soğutma seçilebilir.

7. Muayene ve Boşaltma

Bitmiş ürünler, konveyörden çıkarılmadan önce gerekli boyama spesifikasyonuna göre muayene edilir.

Tipik muayene öğeleri arasında boya kalınlığı, görünüm, renk, parlaklık, yapışma ve görünür yüzey kusurları yer alabilir.

Taşıyıcı Biriktirme ve Üretim Tamponlama

Güç ve Serbest sisteminin en büyük avantajlarından biri, üretim hattı içinde biriktirme bölgeleri oluşturma yeteneğidir.

Taşıyıcılar, tüm konveyör sistemini durdurmadan belirlenmiş konumlarda bekleyebilir.

Tampon alanları şunları içerebilir:

• Püskürtme kabinlerinden önce

• Kürleme fırınlarından önce

• Yükleme istasyonlarında

• Boşaltma istasyonlarında

• Farklı döngü sürelerine sahip işlemler arasında

• Muayene veya üretim bekleme alanlarında

Bu, farklı üretim aşamalarını koordine etmeye yardımcı olur ve hattın bir bölümünde geçici kesintiler olduğunda daha fazla esneklik sağlar.

Esnek Konveyör Yönlendirme

Farklı ürün tiplerini veya işlem gereksinimlerini işleyen üretim hatları için, konveyör aktarım ve yönlendirme fonksiyonlarıyla tasarlanabilir.

Yerleşime bağlı olarak, bu, belirli taşıyıcıların şunları yapmasına olanak tanır:

• Farklı boyama bölümlerine girmek

• Seçili işlem alanlarını atlamak

• Biriktirme bölgelerine girmek

• Alternatif üretim rotalarına aktarılmak

• Farklı yükleme veya boşaltma istasyonlarına ulaşmak

Gerçek yönlendirme düzeni, müşterinin üretim sürecine ve atölye yerleşimine göre belirlenir.

PLC Tabanlı Konveyör ve Proses Kontrolü

Güç ve Serbest konveyör, tam toz boya hattının kontrol sistemiyle entegre edilebilir.

Proje bazında, PLC ve HMI sistemi şunları koordine edebilir:

• Konveyör çalışması

• Taşıyıcı hareketi

• Durma ve serbest bırakma konumları

• Biriktirme bölgeleri

• Konveyör hızı

• İş parçası algılama

• Proses yönlendirme

• Ekipman kilitleme

• Püskürtme ekipmanı çalışması

• Fırın çalışması

• Hata alarmları ve durum izleme

Bu entegrasyon, malzeme taşıma ve boyama ekipmanlarının koordineli bir üretim sistemi olarak çalışmasını sağlar.

Güvenlik ve Ekipman Koruması

Konveyör yerleşimi, iş parçası özellikleri ve çalışma ortamına göre uygun güvenlik önlemleri dahil edilebilir.

Bunlar şunları içerebilir:

• Acil durdurma cihazları

• Taşıyıcı konumu algılama

• Konveyör aşırı yük koruması

• Ekipman kilitlemeleri

• Mekanik korumalar

• Hata alarmları

• Gerektiğinde çarpışma önleme kontrolü

• Yükleme ve boşaltma alanlarında operatör koruması

Güvenlik konfigürasyonu, gerçek üretim hattına göre detaylı mühendislik sırasında belirlenir.

Ana Avantajlar

Esnek İş Parçası Taşıma

Bireysel taşıyıcı kontrolü, farklı işlem sürelerine ve üretim dizilerine sahip iş parçalarını koordine etmeyi mümkün kılar.

Verimli Üretim Akışı

Biriktirme ve kontrollü taşıyıcı serbest bırakma, boyama hattının farklı bölümleri arasındaki malzeme hareketini dengelemeye yardımcı olur.

Azaltılmış Manuel Taşıma

Taşıyıcılara yüklendikten sonra, iş parçaları birden fazla boyama işleminden otomatik olarak taşınabilir.

Atölye Alanının Verimli Kullanımı

Üst konveyör düzeni, proses ekipmanları, operatörler, bakım ve malzeme taşıma için daha fazla zemin alanı bırakır.

Farklı Ürünler İçin Uygun

Özelleştirilmiş taşıyıcılar, askılar, aralıklar ve yönlendirme, sistemi çok çeşitli metal bileşenler için uygun hale getirir.

Genişletilebilir Otomasyon

Konveyör, gerekli otomasyon seviyesine göre otomatik püskürtme ekipmanları, proses kontrol sistemleri ve diğer üretim ekipmanlarıyla entegre edilebilir.

Tipik Uygulamalar

Güç ve Serbest toz boya hatları, aşağıdaki gibi ürünler için tasarlanabilir:

• Otomotiv bileşenleri

• Elektrik kabinleri ve muhafazaları

• HVAC ürünleri

• Metal mobilya

• Depolama rafları ve raflar

• Makine bileşenleri

• Tarım ekipmanları

• Metal kapılar ve çerçeveler

• İmal edilmiş çelik ürünler

• Genel endüstriyel metal bileşenler

Özelleştirilmiş Güç ve Serbest Toz Boya Hatları

Her üretim hattı, müşterinin gerçek üretim gereksinimleri etrafında tasarlanır.

Sistem tasarımı için gereken temel bilgiler şunları içerir:

• İş parçası malzemesi

• Maksimum boyutlar

• Maksimum ağırlık

• Taşıyıcı başına ürün sayısı

• Gerekli üretim kapasitesi

• Boyama spesifikasyonu

• Ön işlem gereksinimleri

• Renk sayısı ve renk değiştirme sıklığı

• Fabrika boyutları ve net yükseklik

• Mevcut ısıtma enerjisi

• Yükleme ve boşaltma gereksinimleri

• Gerekli biriktirme konumları

• Otomasyon seviyesi

Bu parametrelere dayanarak, Güç ve Serbest konveyör, taşıyıcı ve askı sistemi, ön işlem ekipmanları, toz boya kabini, toz uygulama ve geri kazanım ekipmanları, kürleme sistemi, soğutma bölümü, kontrol sistemi ve tam üretim hattı yerleşimini kapsayan özelleştirilmiş bir çözüm geliştirebiliriz.

Özelleştirilmiş bir Güç ve Serbest toz boya hattı teklifi ve fiyat teklifi için iş parçası bilgileriniz ve üretim gereksinimlerinizle bizimle iletişime geçin.
