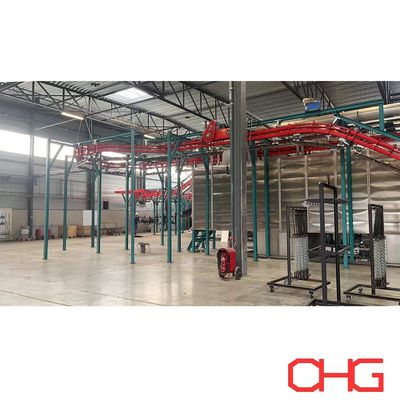

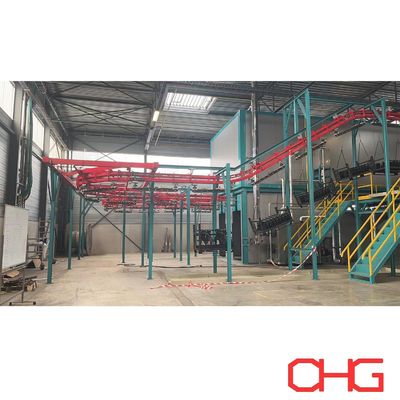

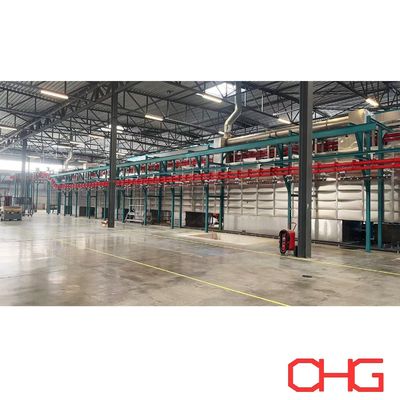

Sıcaklığa dayanıklı malzeme özelliği Toz kaplama hattı için özelleştirilmiş güç ve ücretsiz hava taşıyıcı sistemi

Kaplama Üretim Hatları için Elektrikli ve Serbest Konveyör Sistemi

Endüstriyel Kaplama Prosesleri için Esnek Havai Malzeme Taşıma

Power and Free konveyör sistemi, otomatik toz kaplama, sıvı boyama, ön işlem ve diğer endüstriyel son işlem hatları için iş parçasının esnek şekilde taşınmasını sağlar.

Geleneksel sürekli hareket eden havai konveyörden farklı olarak, Power and Free konveyör, sürüş paletini taşıyıcı raydan ayırır. Bu düzenleme, farklı üretim süreçlerinin gereksinimlerine göre bireysel taşıyıcıların durdurulmasına, biriktirilmesine, serbest bırakılmasına ve aktarılmasına olanak tanır.

Farklı işlem sürelerine sahip birden fazla işlem aşamasını içeren kaplama hatları için bu esneklik, her iş parçasının sürekli olarak aynı hızda hareket etmesini gerektirmeden malzeme akışını koordine etmeyi mümkün kılar.

Elektrikli ve Serbest Konveyör Nasıl Çalışır?

Sistem normalde iki koordineli parçadan oluşur:

• Power Track: Hareket kuvvetini sağlayan sürekli tahrik edilen zinciri içerir.

• Serbest Yol: İş parçalarını taşıyan bireysel taşıyıcıları destekler.

Taşıyıcılar, geçme ve ayrılma mekanizmaları aracılığıyla, tahrikli zincirle birlikte hareket edebilir veya belirlenen konumlarda sabit kalabilir.

Bu, üretim hattının farklı alanlarının kendi süreç gereksinimlerine göre çalışmasını sağlar.

Örneğin, taşıyıcılar şunları yapabilir:

• Ön arıtma bölümleri boyunca sürekli hareket edin

• Yükleme veya boşaltma istasyonlarında durma

• Sprey kabininin önünde biriktirin

• Kürleme fırınına girmeden önce bekleyin

• Farklı konveyör bölümleri arasında transfer

• Gerektiğinde farklı süreç rotalarını takip edin

Gerçek konveyör konfigürasyonu kaplama prosesine, iş parçası özelliklerine, üretim kapasitesine ve fabrika düzenine göre tasarlanır.

Ana Özellikler

Bağımsız Taşıyıcı Hareketi

Elektrikli ve Serbest konveyörün ana avantajlarından biri, genel konveyör sistemi içerisinde bireysel taşıyıcıları bağımsız olarak kontrol edebilme yeteneğidir.

Taşıyıcılar şunlar olabilir:

• Taşınan

• Durduruldu

• Birikmiş

• Piyasaya sürülmüş

• Dizine eklendi

• Proses bölümleri arasında aktarılır

Bu, temel sürekli havai konveyörden önemli ölçüde daha fazla üretim esnekliği sağlar.

Taşıyıcı Birikimi

İş parçaları genellikle yüzey işleme, püskürtme, kürleme, soğutma, inceleme ve diğer üretim aşamalarında farklı kalma süreleri gerektirir.

Biriktirme alanları, taşıyıcıların tüm konveyör sistemini durdurmadan beklemesine olanak tanır.

Bu, özellikle farklı döngü sürelerine sahip ekipmanlar arasındaki üretim akışını dengelemek için kullanışlıdır.

Havai Konveyör Düzeni

Konveyör başlığının takılması, mevcut atölye alanının verimli şekilde kullanılmasına yardımcı olur.

Sistem, aşağıdakiler için daha fazla zemin alanı bırakırken iş parçalarını üretim alanlarının üzerine taşıyabilir:

• Ön arıtma ekipmanı

• Sprey kabinleri

• Toz geri kazanım sistemleri

• Fırınlar

• Operatör istasyonları

• Malzeme depolama

• Bakım erişimi

Konveyör güzergahı mevcut fabrika boyutlarına ve ekipman düzenine göre uyarlanabilir.

Özelleştirilmiş Taşıyıcılar ve Askılar

Taşıyıcı tasarımı, taşınan fiili ürünlere göre belirlenir.

Önemli mühendislik faktörleri şunları içerir:

• İş parçası boyutları

• Bireysel ürün ağırlığı

• Operatör başına ürün sayısı

• Ağırlık merkezi

• Asma yönü

• Gerekli boşluk

• Kaplama erişilebilirliği

• Fırın temizliği

• Yükleme ve boşaltma yöntemi

Hafif bileşenler, büyük fabrikasyon ürünler veya ağır endüstriyel iş parçaları için farklı taşıyıcılar ve askılar geliştirilebilir.

Esnek Üretim Yönlendirmesi

Üretim sürecinin gerektirdiği durumlarda, Power and Free konveyör farklı malzeme rotaları oluşturmak için anahtarlar ve transfer bölümleri içerebilir.

Bu şu durumlarda yararlı olabilir:

• Farklı ürünler farklı kaplama işlemleri gerektirir

• Bazı iş parçalarının bir proses aşamasını atlaması gerekir

• Birden fazla üretim rotası ortak ekipmanı paylaşıyor

• Tampon alanları gerekli

• Farklı yükleme veya boşaltma istasyonları kullanılıyor

Rotalama gereksinimleri üretim hattı tasarımı aşamasında gerçek proses akışına göre belirlenmelidir.

Kaplama Ekipmanları ile Entegrasyon

Power ve Free konveyörü, aşağıdakiler de dahil olmak üzere komple bir kaplama üretim hattının farklı bölümlerine entegre edilebilir:

• Sprey ön arıtma sistemleri

• Daldırma ön arıtma sistemleri

• Nem kurutma fırınları

• Toz püskürtme kabinleri

• Otomatik toz püskürtme ekipmanı

• Manuel rötuş istasyonları

• Sıvı boyama kabinleri

• Kürleme fırınları

• Soğutma bölgeleri

• Muayene istasyonları

• Yükleme ve boşaltma alanları

Konveyör düzeni, üretim hattı boyunca uygun iş parçası konumlandırmasını ve işlem zamanlamasını korumak için ekipman düzenlemesiyle koordine edilir.

Konveyör Kontrol Sistemi

Konveyör, kaplama hattının genel PLC ve HMI kontrol sistemine entegre edilebilir.

Proje konfigürasyonuna bağlı olarak kontrol sistemi şunları yönetebilir:

• Taşıyıcı hareketi

• Durdurma ve bırakma fonksiyonları

• Birikim bölgeleri

• Konveyör hızı

• Süreç yönlendirme

• Ekipman kilitleme

• İş parçası konumlandırma

• Üretim sırası

• Arıza alarmları

• Çalışma durumu

Taşıyıcı konumunu izlemek ve konveyör hareketini diğer üretim ekipmanlarıyla koordine etmek için kilit konumlara sensörler ve algılama cihazları dahil edilebilir.

Güvenlik ve Operasyonel Koruma

Elektrikli ve Serbest konveyör sistemi, düzenine ve çalışma koşullarına göre uygun mekanik ve elektriksel koruma gerektirir.

Projeye bağlı olarak sistem şunları içerebilir:

• Acil durdurma cihazları

• Taşıyıcı tespiti

• Aşırı yük koruması

• Konveyör kilitleri

• Pozisyon izleme

• Mekanik koruma

• Gerektiğinde çarpışma önleme kontrolü

• Arıza ve alarm göstergesi

Güvenlik düzenlemeleri konveyör konfigürasyonuna, iş parçası özelliklerine, çalışma ortamına ve geçerli proje gereksinimlerine göre belirlenir.

Kaplama Üretim Hatlarının Avantajları

• Esnek Süreç Zamanlaması:Farklı kaplama işlemleri çok farklı kalma süreleri gerektirebilir. Bağımsız taşıyıcı kontrolü, bu aşamaların tek bir üretim sistemi içerisinde koordine edilmesini kolaylaştırır.
• Üretim Arabelleğe Alma:Taşıyıcı birikimi, proses bölümleri arasında tamponlar oluşturarak, tüm hat üzerindeki geçici kesintilerin etkisinin azaltılmasına yardımcı olur.
• Verimli Atölye Kullanımı:Baş üstü düzenleme, malzeme taşıma ekipmanının kapladığı taban alanı miktarını azaltır.
• Daha Az Elle İşleme:İş parçaları taşıyıcılara yüklendikten sonra konveyör bunları birden fazla üretim aşaması arasında otomatik olarak aktarabilir.
• Farklı Ürünlere Uyarlanabilirlik:Farklı iş parçası aileleri için özelleştirilmiş taşıyıcılar, askı düzenlemeleri, biriktirme alanları ve yönlendirmeler geliştirilebilir.
• Otomasyon ile Entegrasyon:Konveyör, üretim hattı kontrol sistemi aracılığıyla püskürtme ekipmanı, fırınlar, ön arıtma sistemleri ve diğer proses ekipmanlarıyla iletişim kurabilir.

Tipik Uygulamalar

Güç ve Serbest konveyör sistemleri, endüstriyel kaplama hatları işleme ürünlerine yaygın olarak uygulanabilir:

• Otomotiv bileşenleri

• Metal mobilyalar

• Elektrik dolapları ve muhafazaları

• HVAC ürünleri

• Makine bileşenleri

• Tarım ekipmanları

• Metal kapılar ve çerçeveler

• Depolama rafları ve raflar

• Fabrikasyon çelik yapılar

• Genel endüstriyel metal ürünler

Sistem, spesifik projeye göre farklı iş parçası boyutları ve yükleme gereksinimleri için tasarlanabilmektedir.

Güç ve Serbest Konveyör ve Sürekli Havai Konveyör

Üretim kapasitesine, iş parçası özelliklerine, proses zamanlamasına, otomasyon gereksinimlerine ve proje bütçesine göre uygun konveyör tipi seçilmelidir.

Özelleştirilmiş Güç ve Serbest Konveyör Tasarımı

Elektrikli ve Serbest konveyörler, sabit standart bir sistem olarak seçilmek yerine, gerçek üretim hattına göre tasarlanmıştır.

Önemli tasarım bilgileri şunları içerir:

• İş parçası boyutları

• Maksimum iş parçası ağırlığı

• Taşıyıcı başına ürünler

• Gerekli üretim kapasitesi

• Konveyör hızı gereksinimleri

• Taşıyıcı aralığı

• Yükleme ve boşaltma yöntemi

• Süreç akışı

• Gerekli birikim pozisyonları

• Fabrika boyutları ve net yükseklik

• Ekipman düzeni

• Gerekli yönlendirme

• Otomasyon gereksinimleri

Bu parametrelere dayanarak ray yerleşimini, taşıyıcı tasarımını, askı düzenlemesini, tahrik sistemini, biriktirme bölümlerini, aktarma mekanizmalarını, kontrol sistemini ve tüm kaplama üretim hattıyla entegrasyonu kapsayan özelleştirilmiş bir konveyör çözümü geliştirebiliriz.

Özelleştirilmiş bir Elektrikli ve Serbest konveyör çözümü için iş parçası bilgileriniz, üretim gereksinimleriniz ve fabrika düzeninizle ilgili olarak bizimle iletişime geçin.
