Toz kaplama uygulamasından önce metal yüzey temizliği ve kimyasal kondisyona yönelik kapsamlı ön işleme hattı

Otomatik Sprey Ön İşlem Sistemi Toz Boya Hatları İçin

Toz Boyama Öncesi Endüstriyel Metal Yüzey Hazırlığı

Sprey ön işlem sistemi, komple bir toz boya üretim hattının vazgeçilmez bir parçasıdır. Ana işlevi, metal iş parçalarındaki yağ, kir, işlem kalıntıları ve diğer kirleticileri temizlerken, alt tabakayı sonraki toz uygulaması için kimyasal olarak hazırlamaktır.

Çalışma sırasında, iş parçaları kapalı işlem bölümlerinden geçer ve burada temizleme, durulama ve dönüşüm işlemi çözeltileri stratejik olarak yerleştirilmiş sprey nozulları aracılığıyla uygulanır. Doğru yapılandırılmış bir ön işlem süreci, toz boya yapışmasını, korozyon direncini ve genel kaplama tutarlılığını iyileştirmeye yardımcı olur.

İşlem sırası, işlem kimyasalları, aşama sayısı, ekipman boyutları ve çalışma parametreleri, iş parçası malzemesine, yüzey durumuna, üretim kapasitesine ve gerekli kaplama performansına göre özelleştirilebilir.

Sprey Ön İşlem Sistemi Nasıl Çalışır

İş parçaları, üretim hattı konveyörü tarafından bir dizi işlem bölgesinden taşınır. Pompalar, gerekli işlem sıvılarını bireysel tanklardan sprey borularına ve iş parçalarının etrafına yerleştirilmiş nozullara sirküle eder.

Her aşama, ürünler bir sonraki bölüme geçmeden önce belirli bir temizleme, durulama veya kimyasal işlem işlevi gerçekleştirir.

Tipik bir işlem şunları içerebilir:

Yağdan Arındırma → Su Durulama → Dönüşüm İşlemi → Su Durulama → Son Durulama → Nem Kurutma

Ürün veya kaplama spesifikasyonu gerektirdiğinde ek işlem aşamaları dahil edilebilir.

Ana Ön İşlem Aşamaları

1. Yağdan Arındırma ve Temizleme

İlk kimyasal işlem, üretim, işleme, depolama ve taşıma sırasında biriken kirliliği giderir.

Tipik kirleticiler şunları içerir:

• Yağ ve gres

• Toz ve kir

• İşleme sıvıları

• Parmak izleri

• Üretim kalıntıları

• Diğer yüzey kirliliği

Temizleme solüsyonu, gerekli yüzeylerle etkili temas sağlamak için birden fazla nozul aracılığıyla iş parçalarına püskürtülür.

Kapsamlı yağdan arındırma, temiz bir alt tabaka oluşturur ve iş parçasını sonraki kimyasal işlem için hazırlar.

2. Su Durulama

Yağdan arındırmadan sonra, ürünler bir veya daha fazla durulama bölümünden geçer.

Durulama aşamaları, bir sonraki işlem işleminden önce iş parçasından kalan temizleme kimyasallarını ve kirleticileri giderir.

Etkili durulama ayrıca şunlara yardımcı olur:

• Kimyasal taşınmayı azaltmak

• İşlem tankları arasındaki kirliliği sınırlamak

• Daha kararlı banyo koşullarını korumak

• Genel ön işlem tutarlılığını iyileştirmek

İşlem gereksinimlerine göre birden fazla durulama aşaması veya kaskad durulama dahil edilebilir.

3. Yüzey Kondisyonlama

Seçilen kimyasal işlem gerektirdiğinde, dönüşüm işleminden önce bir yüzey kondisyonlama aşaması dahil edilebilir.

Bu aşama, yüzey pürüzlülüğünü basitçe artırmak yerine, sonraki dönüşüm işlemi için daha uygun ve homojen bir yüzey koşulu oluşturmak için kullanılır.

Yüzey kondisyonlama gereksinimi, alt tabaka malzemesine ve seçilen ön işlem kimyasına bağlıdır.

4. Dönüşüm İşlemi

Temizleme ve durulamadan sonra, metal yüzey kaplama yapışmasını ve korozyon performansını iyileştirmek için uygun bir dönüşüm işleminden geçebilir.

Alt tabakaya ve proje gereksinimlerine bağlı olarak, işlem seçenekleri şunları içerebilir:

• Demir fosfatlama

• Çinko fosfatlama

• Diğer dönüşüm kaplama işlemleri

• Gerektiğinde pasivasyon

Kesin kimyasal işlem, iş parçası malzemesine, gerekli korozyon direncine, toz boya spesifikasyonuna ve geçerli kalite standartlarına göre seçilmelidir.

5. Son Durulama

Dönüşüm işleminden sonra, ek durulama kurutmadan önce istenmeyen kimyasal kalıntıları giderir.

Son durulama konfigürasyonu, seçilen kimyasal işleme ve gerekli yüzey kalitesine göre tasarlanabilir.

Gerektiğinde, son durulama aşamalarına arıtılmış veya deiyonize su da dahil edilebilir.

6. Nem Kurutma

Toz püskürtme kabinine girmeden önce, işlem görmüş iş parçalarından kalan su giderilmelidir.

Kurutma bölümü, ürünlerin yeterince kuru yüzeylerle toz uygulama aşamasına ulaşmasını sağlamak için kontrollü ısıtma sağlar.

Uygun nem giderme, kaplama kusurlarını azaltmaya yardımcı olur ve elektrostatik toz püskürtme için kararlı koşullar sağlar.

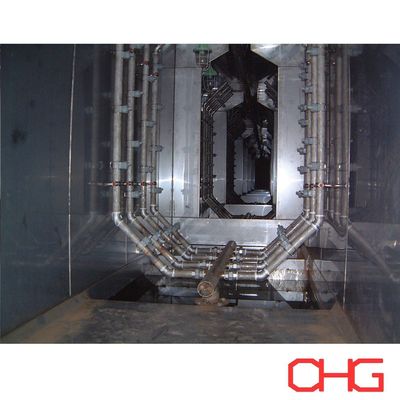

Sprey Sirkülasyon Sistemi

Etkili sıvı sirkülasyonu, ön işlem ekipmanının önemli bir parçasıdır.

Her işlem aşaması aşağıdaki gibi bileşenleri içerebilir:

• İşlem tankları

• Sirkülasyon pompaları

• Sprey boruları

• Sprey nozulları

• Filtreler

• Isıtma ekipmanı

• Sıvı seviyesi kontrolü

• Boru tesisatı ve vanalar

Sprey nozulu düzenlemesi, etkili işlem kapsama alanı sağlamak için iş parçası boyutlarına ve geometrisine göre tasarlanmıştır.

Pompa kapasitesi, sprey basıncı, nozul sayısı ve boru düzenlemesi, sabit bir standart konfigürasyon kullanmak yerine, gerçek işlem gereksinimlerine göre seçilir.

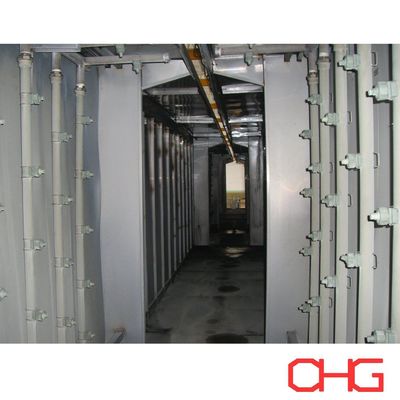

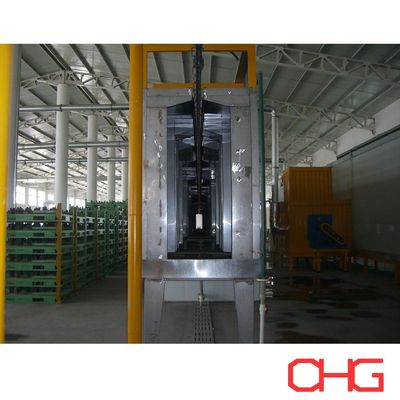

Kapalı Ön İşlem Tüneli

Sprey işlem bölümleri tipik olarak sprey sıvılarını içermek ve bireysel kimyasal işlemleri ayırmak için bir ön işlem tüneli içine kapatılır.

Tünel ve işlem tankları, her işlem aşamasında kullanılan kimyasallara göre uygun korozyona dayanıklı malzemelerden üretilebilir.

Ekipman tasarımı şunları içerebilir:

• Erişim kapıları

• Muayene alanları

• Drenaj düzenlemeleri

• Sis tutma

• Bakım erişimi

• İşlem bölgeleri arasında ayrım

Genel tünel uzunluğu, konveyör hızı, gerekli işlem süresi, işlem aşaması sayısı ve iş parçası boyutları ile belirlenir.

Otomatik Proses Kontrolü

Ön işlem sistemi, üretim hattının PLC ve HMI kontrol sistemine entegre edilebilir.

Proje gereksinimlerine bağlı olarak, sistem şunları kontrol edebilir veya izleyebilir:

• Banyo sıcaklığı

• Pompa çalışması

• Sprey basıncı

• Sıvı seviyesi

• Isıtma ekipmanı

• Konveyör çalışması

• İşlem sırası

• Ekipman durumu

• Alarm koşulları

Kimyasal konsantrasyonu da, gerektiğinde uygun aletler ve kimyasal dozaj sistemleri kullanılarak izlenebilir veya yönetilebilir.

Merkezi kontrol, tekrarlanabilir çalışma koşullarını korumaya yardımcı olur ve üretim yönetimini basitleştirir.

Ana Avantajlar

• Etkili Yüzey Temizliği: Yüksek basınçlı sirkülasyon ve uygun şekilde düzenlenmiş sprey nozulları, sürekli taşınan metal bileşenler için etkili temizleme ve kimyasal işlem sağlar.
• Tutarlı Ön İşlem Kalitesi: Kontrollü işlem koşulları, toz uygulaması öncesinde tekrarlanabilir yüzey hazırlığını korumaya yardımcı olur.
• Geliştirilmiş Kaplama Yapışması: Kirliliğin giderilmesi ve uygun dönüşüm işleminin uygulanması, sonraki toz boya için uygun bir alt tabaka oluşturur.
• Gelişmiş Korozyon Koruması: Doğru seçilmiş bir ön işlem süreci, komple kaplama sisteminin korozyon direncine önemli ölçüde katkıda bulunabilir.
• Sürekli Üretim: Sprey ön işlemi, konveyörlü toz boya hatlarıyla kolayca entegre olur ve iş parçalarının yüzey işleminden kurutma ve toz uygulamasına sürekli hareket etmesini sağlar.
• Esnek İşlem Konfigürasyonu: İşlem aşaması sayısı, kimyasal işlemler, tünel boyutları, sprey sistemi ve otomasyon seviyesi, özel uygulamaya uyarlanabilir.

Tipik Uygulamalar

Sprey ön işlem sistemleri, aşağıdakiler dahil olmak üzere çok çeşitli endüstriyel metal ürünleri için kullanılabilir:

• Otomotiv bileşenleri

• Elektrik kabinleri ve muhafazaları

• Metal mobilya

• Depolama rafları ve raflar

• HVAC bileşenleri

• Makine parçaları

• Tarım ekipmanları

• Metal kapılar ve çerçeveler

• İmal edilmiş çelik ürünler

• Genel endüstriyel metal bileşenler

Çelik, galvanizli çelik, alüminyum ve diğer uygun alt tabakalar için farklı işlem konfigürasyonları geliştirilebilir.

Özelleştirilmiş Sprey Ön İşlem Çözümleri

Her ön işlem sistemi, müşterinin ürünlerine ve gerekli kaplama performansına göre tasarlanır.

Sistem tasarımı için önemli bilgiler şunları içerir:

• İş parçası malzemesi

• Maksimum boyutlar ve ağırlık

• İşlem öncesi yüzey durumu

• Gerekli üretim kapasitesi

• Konveyör hızı

• Gerekli korozyon performansı

• Ön işlem kimyasal işlemi

• Mevcut fabrika boyutları

• Su kalitesi ve besleme koşulları

• Isıtma enerji kaynağı

• Atık su arıtma gereksinimleri

• Gerekli otomasyon seviyesi

Bu parametrelere dayanarak, ön işlem süreci, sprey tüneli, işlem tankları, sirkülasyon pompaları, nozul düzenlemesi, ısıtma sistemi, nem kurutma bölümü, kontrol sistemi ve komple toz boya hattı ile entegrasyonu kapsayan özelleştirilmiş bir çözüm geliştirebiliriz.

Özelleştirilmiş bir sprey ön işlem sistemi teklifi için iş parçası ve üretim bilgilerinizle bize ulaşın.
