Karbon Çelik Dolap Bileşenleri için Toz Boya Üretim Hattı

Karbon Çelik Dolap İmalatı için Tasarlandı

Bu otomatik toz boya üretim hattı, kabin gövdeleri, kapı panelleri ve diğer fabrikasyon sac parçalar dahil olmak üzere karbon çeliği kabin bileşenlerinin kaplanması için özel olarak tasarlanmıştır. Sistem, yüksek kaplama kalitesi, mükemmel korozyon direnci ve güvenilir üretim verimliliği sağlamak için otomatik malzeme taşıma, yüzey hazırlığı, elektrostatik toz kaplama ve kürlemeyi birleştirir.

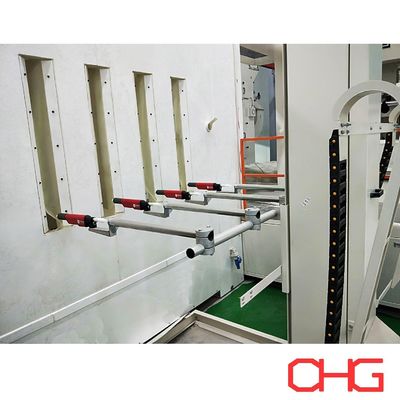

Püskürtme kabini, olağanüstü korozyon direnci ve uzun hizmet ömrü sağlayan yüksek kaliteli PVC malzemeden üretilmiştir. Otomatik elektrostatik püskürtme, karmaşık geometriler, köşeler ve girintili alanlarda tam kaplama kapsamı sağlamak için manuel rötuş istasyonlarıyla birleştirilmiştir.

Üretim Hattı Konfigürasyonu

Üretim hattında aşağıdakiler de dahil olmak üzere birden fazla otomatik işleme istasyonu bulunmaktadır:

• Robotik kaynak dikişi taşlama

• Manuel yüzey bitirme

• Yüzey ön işlemi

• Macun uygulaması ve zımparalama

• Elektrostatik toz boya

• Yüksek sıcaklıkta kürleme

• Soğutma

• Son montaj yardımı

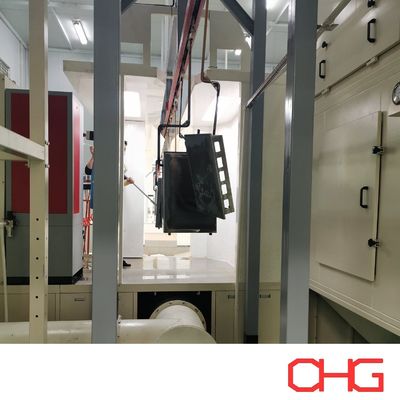

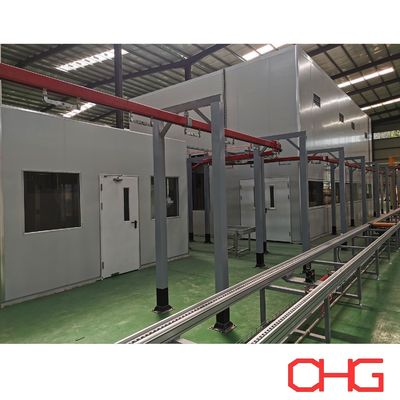

Ön arıtma bölümünde, ağır iş parçalarının stabil şekilde taşınması için kızak tipi bir zemin konveyörü kullanılırken, kaplama bölümünde, tutarlı kaplama kalitesi ve üretim verimliliği sağlamak için sabit hızda çalışan bir baş üstü konveyör sistemi kullanılıyor.

Tipik Üretim Süreci

Manipülatör Yükleniyor

↓

Robotik ve Manuel Taşlama

↓

Fosfatlama Solüsyonu Tedavisi

↓

Kurutma (40–50°C)

↓

Manuel Macun Uygulaması

↓

Macun Kurutma

↓

Macun Zımparalama

↓

Tampon Birikimi

↓

Mekanik Transfer

↓

Toz Giderme

↓

Otomatik Toz Boya + Manuel Rötuş

↓

Kürlenme (200°C, 18 dakika)

↓

Hava Soğutma

↓

Tekerlek Kurulumu

↓

AGV Destekli Boşaltma

Temel Özellikler

• Hibrit Otomatik ve Manuel Toz Boya

Otomatik püskürtme tabancaları tutarlı kaplama kalitesi sağlarken manuel rötuş istasyonları kenarların, köşelerin ve ulaşılması zor alanların tamamen kaplanmasını sağlar.

• Çift Konveyör Yapılandırması

Ön işlem için kızaklı konveyör ile toz kaplama için baş üstü konveyörün kombinasyonu, malzeme taşıma verimliliğini ve üretim esnekliğini artırır.

• Otomatik Yüzey Hazırlama

Robotik taşlama ve dikkatlice kontrol edilen yüzey bitirme, kaplamanın yapışmasını iyileştirir ve manuel emeği azaltır.

• Kararlı Toz Kürleme

Kürleme fırını yaklaşık 200°C'de 18 dakika süreyle çalışarak dayanıklı, pürüzsüz ve darbeye dayanıklı bir toz kaplama üretir.

• Esnek Üretim

Sistem, farklı boyutlardaki kabin bileşenlerini barındırabilmekte ve müşteri gereksinimlerine göre çeşitli üretim kapasitelerini desteklemektedir.

Toz Kaplama Prosesi

1. Yüzey Hazırlığı:Taşlama, temizleme ve toz giderme işlemleri, kaplamanın mükemmel yapışmasını sağlamak için kaynak kalıntılarını, gresi ve kirletici maddeleri ortadan kaldırır.
2. Ön arıtma:Kimyasal ön işlem, karbon çeliği yüzeyini hazırlar ve toz uygulamasından önce korozyon direncini artırır.
3. Kurutma:Temiz ve kuru bir yüzey sağlamak için kaplamadan önce kalan nem giderilir.
4. Elektrostatik Toz Boya:Elektrostatik yüklü toz, gerektiğinde manuel rötuşla otomatik püskürtme tabancalarıyla uygulanır ve eşit film kalınlığı sağlanır.
5. Kürleme:Kaplanmış iş parçaları, tozun eridiği, aktığı ve kimyasal olarak çapraz bağlanarak dayanıklı bir koruyucu kaplama oluşturduğu bir kürleme fırınından geçer.
6. Soğutma:Kontrollü soğutma, kaplamayı stabilize eder ve iş parçalarını sonraki montaj için hazırlar.
7. Kalite Kontrolü:Bitmiş bileşenler, sevkıyattan önce kaplama kalınlığı, görünüm, yapışma ve genel kaplama kalitesi açısından incelenir.
