Alüminyum Profiller için Toz Boya Üretim Hattı

Entegre Otomatik ve Manuel Püskürtme Sistemi

Bu toz boya üretim hattı, otomatik elektrostatik püskürtmeyi tamamlayıcı manuel kaplama ile entegre ederek, çeşitli boyutlardaki, kesitlerdeki ve yapısal karmaşıklıktaki alüminyum profiller için esnek ve yüksek hassasiyetli bir çözüm sunar.

Hibrit püskürtme konfigürasyonu şunları sağlar:

• Tekdüze film kalınlığı

• Geliştirilmiş kenar ve köşe kapsama alanı

• Karmaşık geometrilerde hassas bitirme

• Kararlı ve tekrarlanabilir kaplama kalitesi

Sistem, üretim verimliliğini manuel uyarlanabilirlik ile dengelemek üzere tasarlanmıştır, bu da onu hem standartlaştırılmış hem de özelleştirilmiş alüminyum profil üretimi için ideal kılar.

Püskürtme Kabini Özellikleri

Püskürtme kabini, yüksek kaliteli PP (polipropilen) malzemeden üretilmiştir ve şunları sunar:

• Mükemmel kimyasal ve korozyon direnci

• Uzun hizmet ömrü

• Kolay bakım ve temizlik

Kabin tasarımı, hem performansı hem de operatör güvenliğini ön planda tutar ve şunları içerir:

• Yüksek verimli havalandırma ve hava tahliye sistemi

• Kararlı toz birikimi için optimize edilmiş hava akışı tasarımı

• Entegre güvenlik ve toz kontrol özellikleri

Detaylı mühendislik çizimleri, kabin yerleşimi, hava akışı sirkülasyonu ve güvenlik konfigürasyonu hakkında kapsamlı bir genel bakış sunar.

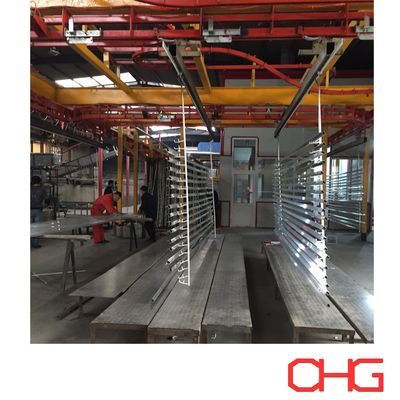

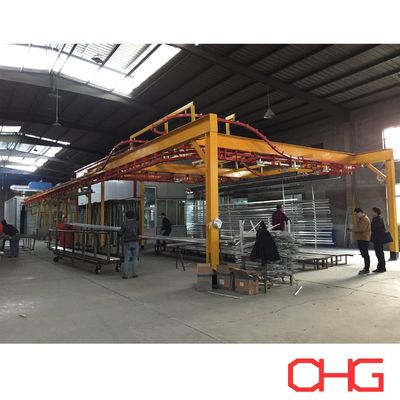

Tavan Konveyör Sistemi

Bir tavan konveyör sistemi, iş parçalarını her işlem aşamasından sorunsuz bir şekilde taşır ve şunları sağlar:

• Sürekli ve kararlı hareket

• Optimize edilmiş zemin alanı kullanımı

• Geliştirilmiş üretim verimliliği

Konveyör yerleşimi, parçaları sırayla yönlendirmek üzere tasarlanmıştır:

• Temizlik

• Ön işlem

• Kurutma

• Toz uygulaması

• Kürleme

• Soğutma

Teknik çizimler, konveyör rotasını ve her işlem bölgesiyle entegrasyonunu açıkça göstermektedir.

Manuel Yükleme ve Boşaltma İstasyonları

Operasyonel esneklik sağlamak için konveyör hattı boyunca özel manuel yükleme ve boşaltma istasyonları konumlandırılmıştır.

Temel avantajları şunları içerir:

• Püskürtmeden önce profillerin doğru konumlandırılması

• Farklı boyut ve şekillere uyarlanabilirlik

• Özelleştirilmiş veya küçük partili ürünlerin geliştirilmiş elleçlenmesi

• Operatör verimliliği için ergonomik iş istasyonu tasarımı

Tasarım belgeleri, sistem yerleşimi ve iş akışı planlamasında netlik sağlamak için belirli yükleme/boşaltma bölgelerini tanımlar.

Toz Boya Süreci Akışı

1. Yüzey Hazırlığı

Alüminyum profiller, yağ, toz ve kirleticileri gidermek için kapsamlı bir temizlik işleminden geçer. Güçlü toz yapışmasını ve tutarlı kaplama performansını sağlamak için uygun yüzey hazırlığı kritiktir.

2. Ön İşlem

Profiller, korozyon direncini artırmak ve yapışma mukavemetini iyileştirmek için kimyasal olarak işlenir. Tipik yöntemler şunları içerir:

• Kimyasal temizlik

• Fosfatlama

• Kromat veya kromsuz dönüşüm kaplaması

Bu aşama, alüminyum yüzeyini optimum toz yapışması için hazırlar.

3. Kurutma

Ön işlemden sonra, profiller kalan nemi gidermek için bir kurutma fırınından geçer. Tamamen kuru bir yüzey, kararlı elektrostatik toz uygulamasını sağlar.

4. Elektrostatik Toz Uygulaması

Toz boya malzemesi elektrostatik olarak yüklenir ve otomatik püskürtme tabancaları kullanılarak topraklanmış alüminyum profillere püskürtülür. Manuel rötuş püskürtme, karmaşık alanlarda ve kenarlarda tam kapsama alanı sağlar.

5. Toz Kürleme

Kaplanmış profiller, kontrollü ısıtmanın toz parçacıklarını erittiği ve akıttığı, pürüzsüz ve sürekli bir film oluşturan bir kürleme fırınına girer. Kürleme sırasındaki kimyasal çapraz bağlanma, dayanıklı, darbelere dayanıklı ve korozyona dayanıklı bir kaplama ile sonuçlanır.

6. Soğutma

Kontrollü soğutma, kaplama filmini stabilize eder ve yüzey kalitesini ve görünümünü korur.

7. Kalite Kontrolü

Her bitmiş profil, aşağıdakiler dahil olmak üzere kapsamlı bir incelemeden geçer:

• Kaplama kalınlığı ölçümü

• Yüzey görünümü değerlendirmesi

• Yapışma testi

• Genel kaplama bütünlüğü doğrulaması

Yalnızca kalite standartlarını karşılayan ürünler nihai paketlemeye veya sonraki işlemlere devam eder.

Sistem Avantajları

Gelişmiş otomasyonu manuel hassasiyetle birleştirerek, bu toz boya üretim hattı şunları sunar:

• Yüksek kaliteli ve tutarlı yüzeyler

• Özelleştirilmiş alüminyum profiller için esneklik

• Verimli alan kullanımı

• Kararlı ve güvenilir üretim performansı

Kurulum, entegrasyon ve operasyon için şeffaf rehberlik sağlayan kapsamlı tasarım çizimleri sisteme eşlik eder.
