Otomatik Robot cilalama ve teknik verilerle özelleştirilmiş karbon çelik levha toz kaplama hattı

Bu toz boya üretim hattı, özellikle güvenli dolap üretiminde kullanılan karbon çelik levhaların ve monte edilmiş dolap yapılarının püskürtülmesi için tasarlanmıştır. Sistem, dolap gövdeleri ve kapı panelleri dahil olmak üzere çeşitli boyut ve şekillerdeki iş parçalarını barındıracak şekilde tasarlanmıştır.

Püskürtme kabini, mükemmel korozyon direnci ve kolay bakım sağlayan yüksek kaliteli PVC malzemeden yapılmıştır. Kaplama işlemi, tam kapsama ve yüksek yüzey kalitesi sağlamak için otomatik elektrostatik toz püskürtmeyi tamamlayıcı manuel rötuş püskürtme ile birleştirir.

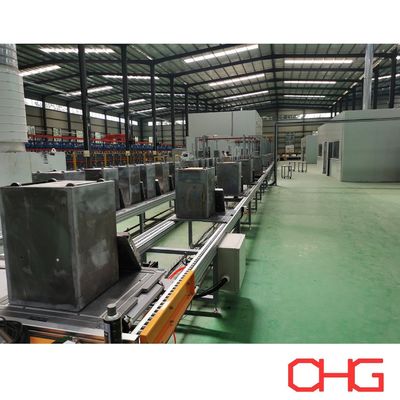

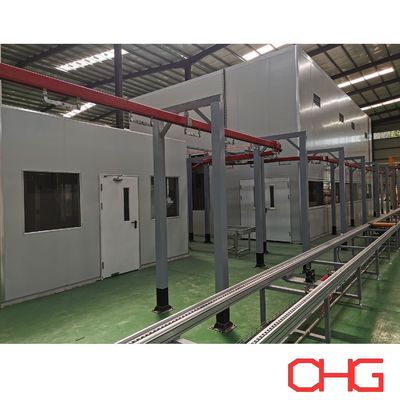

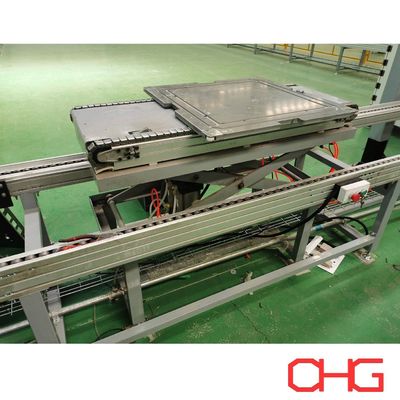

Ön işlem bölümü, ağır dolap bileşenlerinin stabil taşınması için bir kızak tipi zemin konveyör sistemi kullanırken, toz püskürtme ve kürleme bölümleri, kaplama tekdüzeliğini ve üretim verimliliğini sağlamak için sabit hızda çalışan bir üst konveyör sistemi benimser.

Üretim Hattı Süreç Akışı

Kaynak Alanı Yükleme
Manipülatör, dolap gövdelerini ve kapı panellerini iki ayrı istasyona yükler.

→ Metal Taşlama

• Robot, dolap gövdelerinde kaynak dikişi taşlama işlemi yapar

• Kapı panelleri için manuel taşlama

• Düz alanların yüzey düzeltme ve bitirme işlemleri

→ Fosfatlama Solüsyonu Silme: Yüzey hazırlığını iyileştirmek için manuel silme.

→ Nem Kurutma (40–50°C): Artık nemi gidermek için düşük sıcaklıkta kurutma.

→ Manuel Macun Uygulama: Yüzey kusuru düzeltme ve pürüzsüzleştirme.

→ Macun Kurutma (40–50°C)

→ Manuel Macun Taşlama: Kaplamadan önce son yüzey düzeltme.

→ İş Parçası Biriktirme (Yaklaşık 100 Set): Kaplama aşamasına girmeden önce tampon depolama.

→ Mekanik Yükleme İstasyonuna Transfer

→ Manuel Toz Giderme: Yüzey tozunu gidermek için elektrostatik hava tabancasıyla üfleme.

→ Otomatik Toz Püskürtme + Manuel Rötuş

→ Toz Kürleme (200°C, 18 Dakika): Toz boya filmini eritmek, düzleştirmek ve kimyasal olarak çapraz bağlamak için termal kürleme.

→ Hava Soğutma

→ Tekerleklerin Manuel Montajı

→ AGV Arabasına İnsan-Makine Destekli Boşaltma

Toz Boya Süreci Açıklaması

1. Yüzey Hazırlığı

Kaplamadan önce, tüm karbon çelik yüzeyler kaynak kalıntılarını, tozu, gresi ve kirleticileri gidermek için mekanik bitirme ve temizleme işleminden geçer. Doğru hazırlık, güçlü toz yapışmasını sağlar.

2. Ön İşlem

Fosfatlama solüsyonu işlemi, korozyon direncini artırır ve kaplama yapışma performansını iyileştirir.

3. Kurutma

Düşük sıcaklıkta kurutma, toz uygulaması için optimum yüzey koşulu sağlayarak artık nemi giderir.

4. Elektrostatik Toz Uygulaması

Toz parçacıkları elektrostatik olarak yüklenir ve topraklanmış dolap bileşenlerine püskürtülür. Otomatik tabancalar ve manuel püskürtmenin birleşimi, tekdüze kaplama kalınlığını ve kenar tam kapsamasını garanti eder.

5. Kürleme

Kürleme fırınında (200°C, 18 dakika), toz erir, akar ve pürüzsüz, dayanıklı ve darbelere dayanıklı bir kaplama filmi oluşturmak üzere kimyasal olarak çapraz bağlanır.

6. Soğutma

Kontrollü hava soğutma, kaplama filmini stabilize eder ve iş parçalarını sonraki montaj için hazırlar.

7. Kalite Kontrolü

Her bitmiş bileşen aşağıdaki kontrollerden geçer:

• Kaplama kalınlığı

• Yüzey görünümü

• Yapışma performansı

• Genel bitirme kalitesi

Yalnızca nitelikli ürünler nihai montaj ve sevkiyata devam eder.
