Üretim hattı iş akışı

1. kaynak alanı yükleme

Bir robot manipülatörü, dolap gövdesini ve kapı panelini iki bağımsız çalışma pozisyonuna yerleştirir.

2. Metal öğütme

• Bir robot öğütme ünitesi dolap gövdesindeki kaynak dikişlerini cilalar.

• Kapı paneli kaynak dikişleri elle cilalanır, ardından pürüzsüz bir bitiş sağlamak için tam yüzeyli manuel cilalama yapılır.

3Fosfat çözeltisi ile işleme

Operatörler, kaplama yapışkanlığını ve korozyon direncini artırmak için yüzeyleri bir fosfatlayıcı ajanla elle silmektedir.

4. Nem Kurutma

Tedavi edilen iş parçaları, kalan tüm nemleri çıkarmak için 40-50°C'de kurutulur.

5. El Putty Uygulama

Teknisyenler yüzey kusurlarını doldurmak ve yüzeyin düzlüğünü sağlamak için maske kullanırlar.

6- Putty kurutma.

Düzgün sertlik elde etmek için katman katmanı 40-50 °C'de kurutulur.

7- El yapımı kirişle.

Sıhhatlandıktan sonra, maske tek derecede pürüzsüz bir son elde etmek için elle cilalanır.

8İş parçasının birikimi

Bitmiş parçalar, bir sonraki aşamaya girmeden önce yaklaşık 100 set biriktirilir.

9Mekanik yük aktarımı.

Toplanan iş parçaları otomatik olarak mekanik yükleme ekipmanı ile bir sonraki işleme aktarılır.

10. Toz temizleme

Operatörler, tozu ve ince parçacıkları yüzeyden çıkarmak için elektrostatik toz püskürtücüleri kullanırlar.

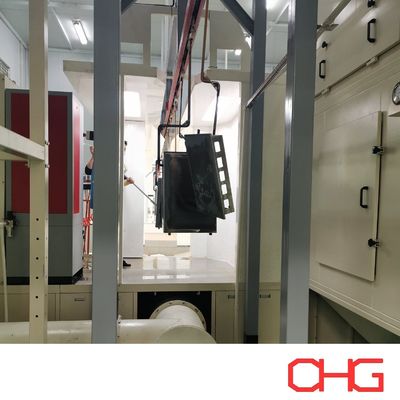

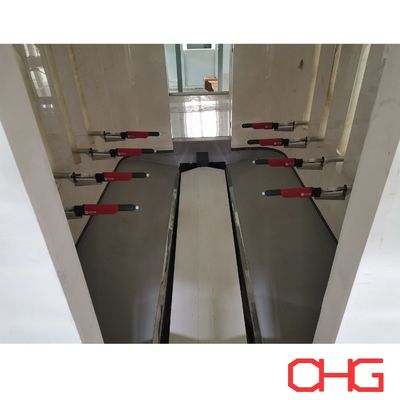

11. Toz kaplama uygulaması

Tam ve eşit bir kapsama sağlamak için otomatik püskürtme ve manuel güçlendirme kombinasyonu kullanılır.

12. Toz Düzeltme

Kaplamalı parçalar, toz kaplamanın tamamen çapraz bağlanmasına ve katılaşmasına izin vermek için 18 dakika boyunca 200 °C'de sertleştirilir.

13. Hava soğutması

Sertleştirildikten sonra, parçalar kaplamayı istikrarlandırmak için zorla hava soğutmasına maruz kalır.

14- Çubukların el montajı

Roller, bitmiş kabine bedenlerine elle takılır.

15. AGV'lere Yardımlı İndirme

İnsan-makine işbirliğici işleme kullanılarak, tamamlanmış birimler bir sonraki çalışma istasyonuna aktarmak için AGV arabalarına yerleştirilir.
