Karbon çelik tabaka toz kaplama hattı Robot cilalama ekipmanıyla otomatik

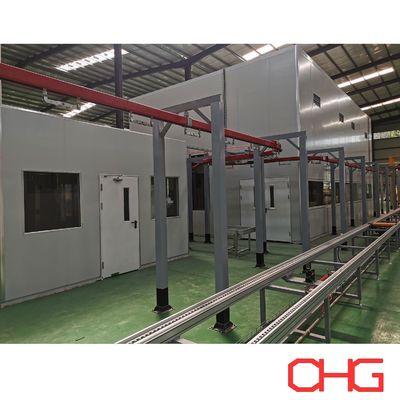

Karbon çelik levhalar için toz kaplama üretim hattı

Bu toz kaplama üretim hattı, güvenli ve yüksek kaliteli bir bitirmeyi sağlayan çeşitli boyutlar ve şekillerdeki karbon çelik levhaları kaplamak için tasarlanmıştır.Mükemmel dayanıklılık ve kimyasal direnç sunarpüskürtme işlemi, karmaşık geometriler üzerinde bile hassas bir uygulamaya izin veren ek manuel kaplama ile otomatik silah püskürtmeyi birleştirir.

Ana özellikler:

• Ön işleme: Etkili ön işleme işlemleri için bir kayma toprak taşıyıcı sistemi kullanır.

• Toz püskürtme: Sabit kaplama kalitesi ve verimi sağlamak için sabit bir hızda çalışan bir hava taşıyıcı sistemi kullanır.

Bu kurulum karbon çelik levhalarının en iyi şekilde hazırlanmasını ve kaplamasını garanti eder.Güvenlik standartlarını ve bitirme kalitesini korurken çeşitli üretim ihtiyaçlarını karşılamak için otomatikleşmeyi manuel esneklikle birleştirmek.

Üretim hattı iş akışı:

1. Kaynak Alanı Yükleme: Bir manipülatör kabin gövdesini ve kapı panelini iki ayrı istasyona yükler.

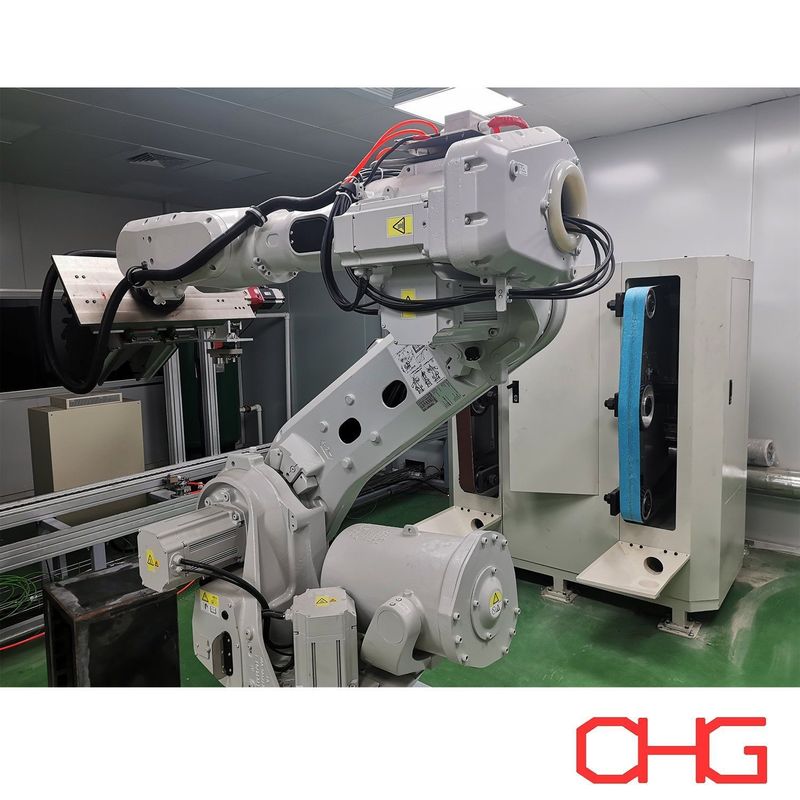

2. Metal öğütme: Bir robot kabin gövdesinin kaynak dikişlerini cilalar.
3. Kapı panelinin kaynak dikişleri elle cilalanır, ardından pürüzsüzlüğü sağlamak için genel yüzeyin manuel cilalanması.
4. Fosfat çözeltisi uygulaması: Yüzeyi kaplama için hazırlamak için iş parçaları fosfat çözeltisi ile silinir.
5. Nemli Kurutma: İş parçasının kalan tüm nemleri çıkarmak için 40-50 °C'de kurutulması gerekir.
6. El ile maske kazma: Teknikçiler kusurları doldurmak için el ile maske uygulayabilirler.
7. Putty Kurutma: Uygulanan putty, düzgün bir şekilde yerleşmesini sağlamak için 40-50°C'de kurutulur.
8. El ile maske öğütme: Kurutulduktan sonra, maske pürüzsüz bir son elde etmek için elle öğütülür.
9. İş parçasının birikimi: Bir sonraki aşamaya geçmeden önce yaklaşık 100 set iş parçası biriktirilir.
10. Mekanik yükleme aktarımı: Toplanan iş parçaları daha fazla işleme için mekanik yüklemeye aktarılır.

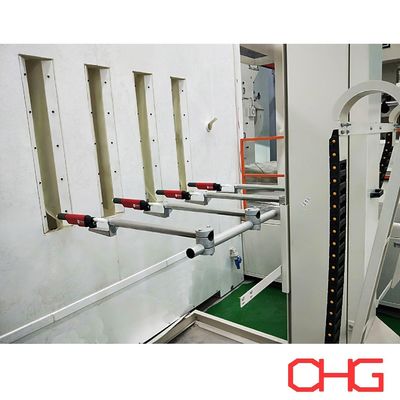

11. Toz püskürtme: Elektrostatik toz tüfekleri, yüzeyleri temizlemek için manuel toz püskürtme için kullanılır.
12. Kaplama uygulaması: Otomatik püskürtme ile el püskürtme birleşimi kapsamlı bir kapsama sağlar.
13. Toz katılaştırma: Kaplama parçaları, toz kaplamasını katılaştırmak için 18 dakika boyunca 200 °C'de sertleştirilir.
14. Hava Soğutması: Düzelttikten sonra, parçalar kaplamayı istikrarlandırmak için hava soğutmasına maruz kalır.
15. Çubukların Elle Montajı: Çubuklar tamamlanmış dolaplara elle monte edilir.
16. İnsan-Makine Destekli Alçaltma: İnsan-makine yardımıyla, bitmiş parçalar bir sonraki varış noktasına taşınmak için AGV (Automated Guided Vehicle) arabalarına indirilir.
